CARTRACT 2, chariot de manutention pour véhicules avec prise 2 roues

CARTRACT 2
CARTRACT 2

Le chariot CARTRACT 2 a été étudié dans le but de déplacer tout type de véhicules conventionnels jusqu'à 4000 kg et avec un porte à faux de 2,20 m de l'axe de l'essieu avant ou arrière pour le modèle 1200 mm (1,30 m pour le modèle 300 mm, 1,60 m pour le modèle 600 mm), sur des sols tel que des parkings goudronnés, des ateliers en sol ciment ou résines.

Le chariot CARTRACT 2 est constitué d'un châssis variable en fonction de l'empattement des trains de roues, il est doté d'une commande hydraulique actionnant des vérins de réglages et de verrouillages des trains de roues.

Le chariot CARTRACT 2 peut-être équipé d’un transpalette électrique conventionnel ou équipé en usine d'une unité motrice électrique ou motrice thermique.

Le principe de fonctionnement nécessite de glisser l'ensemble du chariot sous le véhicule, par l'avant ou par l'arrière, de bloquer les roues avant du véhicule ou arrière en fonction de la prise au moyen du bloc de serrage hydraulique, par la suite on ajuste le chariot afin qu'il vienne se positionner sous le train de roues.

Dans ces conditions on peut déplacer en avant ou en arrière le véhicule.

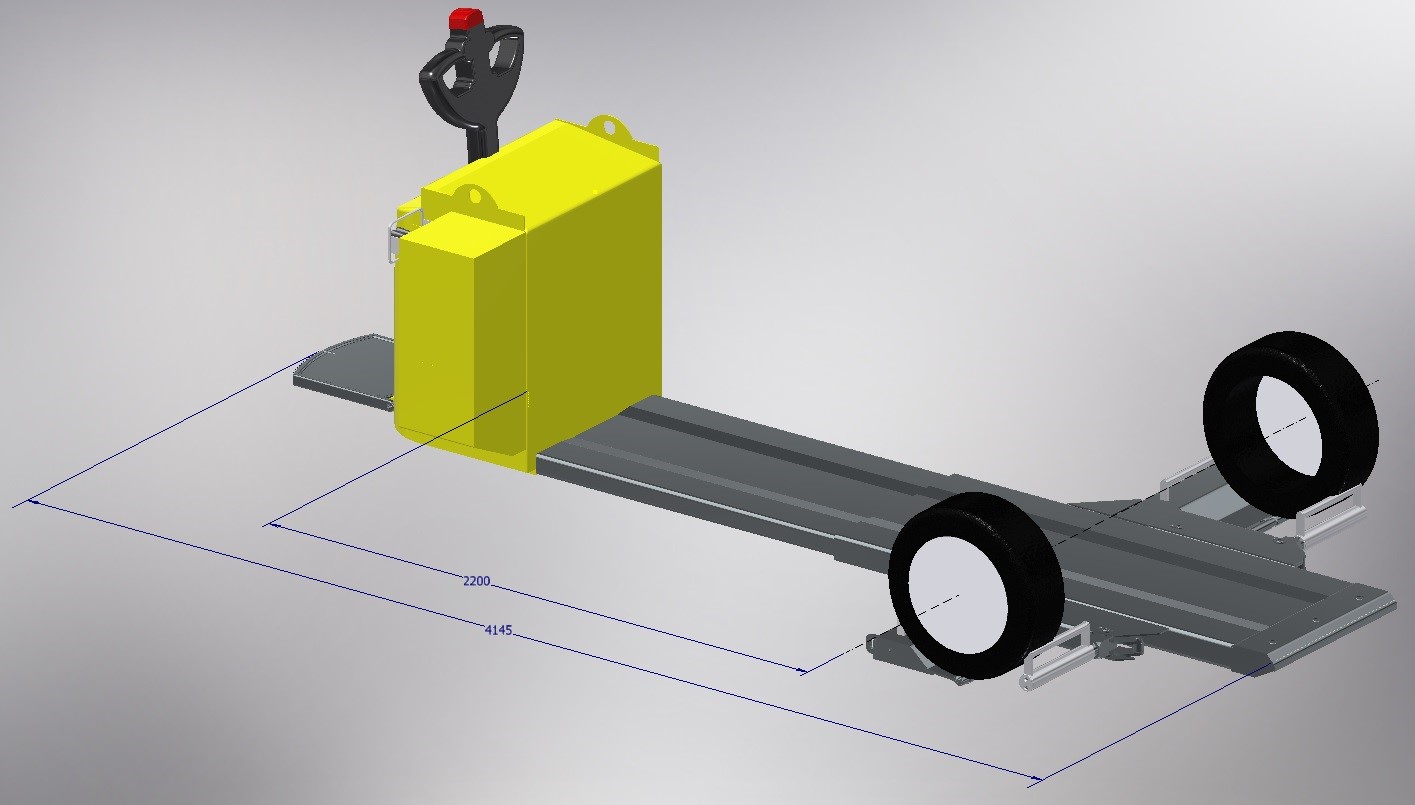

Modélisation 3D du modèle 1200 mm du chariot de manutention CARTRACT 2

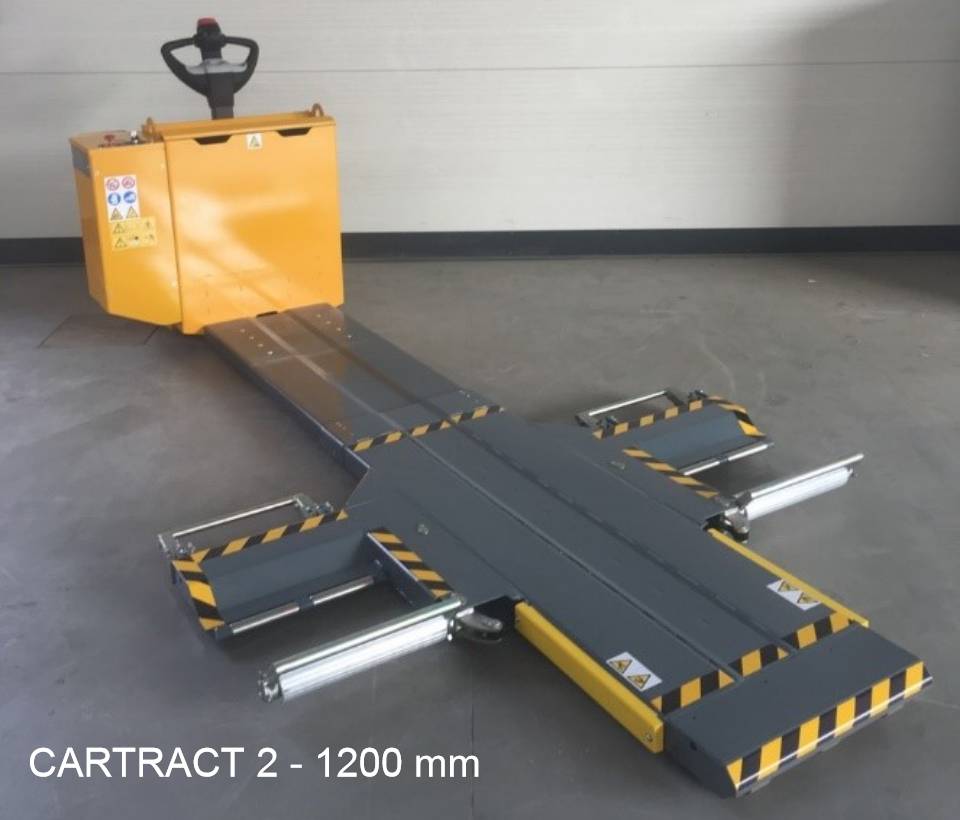

CARTRACT 2 - 1200 mm.

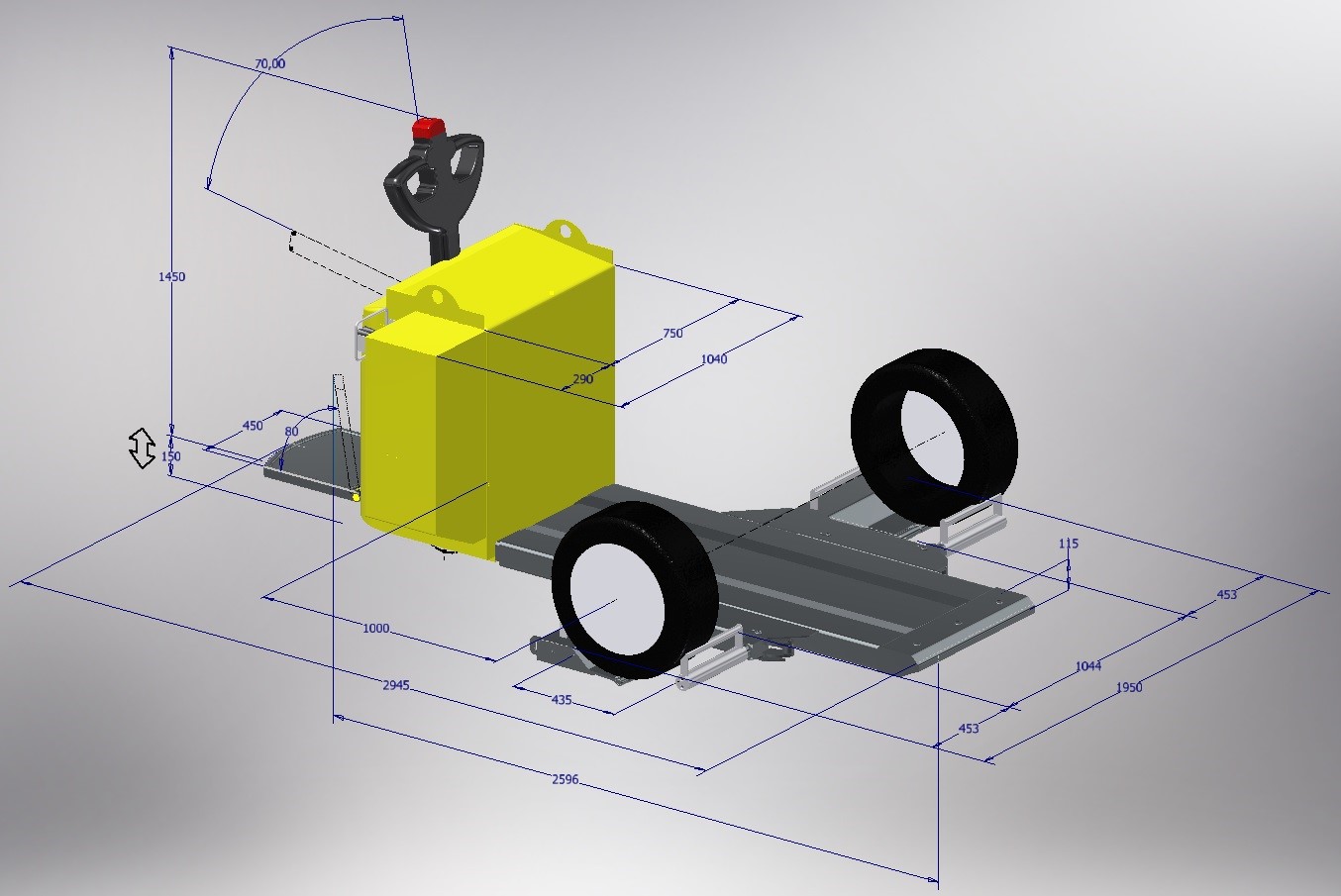

Modélisation 3D du modèle 300 mm du chariot de manutention CARTRACT 2

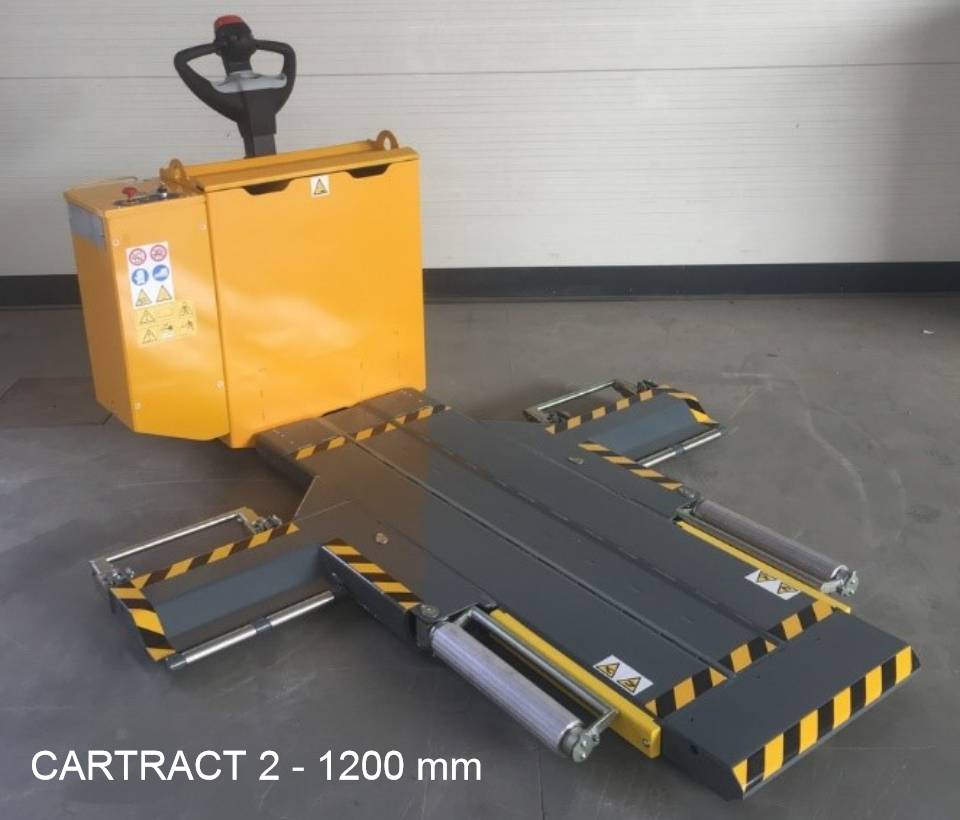

CARTRACT 2 - 1200 mm.

Demande d'informations

Les avantages du chariot de manutention CARTRACT 2

Le CARTRACT 2 sera très apprécié pour déplacer tout type de véhicule sans aucune émission de Monoxyde de Carbone CO2.

En entreprise, le CARTRACT 2 ne nuit pas la qualité de l'air ambiant. Il sera utilisé dans les parkings fermés, les garages autos, les salons automobiles, les chaines de production, les studios de conception, les musées, les entreprises de démolitions, la police, les gestionnaires de flottes de voitures et dans de nombreux domaines.

Le CARTRACT 2 a la capacité de déplacer une large gamme de véhicules dans des espaces très confinés avec un faible rayon de braquage et en toute sécurité.

Le CARTRACT 2 réduit significativement les risques d'accidents du personnel et rentre dans le cadre des normes ISO 14001.2015 pour l'amélioration de la performance environnementale.

Le CARTRACT 2 peut rouler sur des terrains durs mais bosselés contrairement aux tires-autos conventionnels.

CARTRACT 2, trois possibilités d'extensions

Nous proposons plusieurs solutions d'extensions de la plateforme de prise de roues 300-600-1200 mm.

Le modèle CARTRACT 2 est proposé avec 3 extensions hydraulique de chassis possible, une de 300 mm, de 600 mm et de 1200 mm.

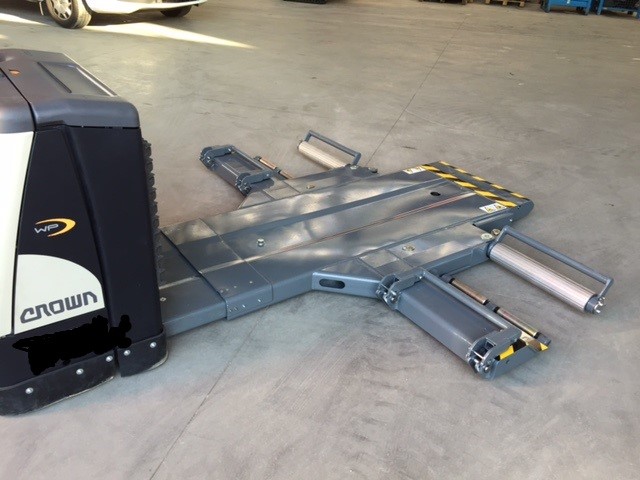

Le modèle 300 mm du chariot de manutention CARTRACT 2
CARTRACT 2 - 300 mm.

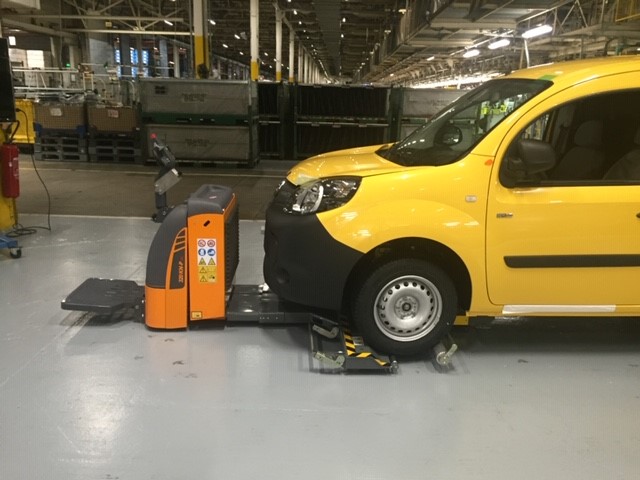

Le modèle 300 mm du chariot de manutention CARTRACT 2 en situation
CARTRACT 2 - 300 mm.

Demande d'informations

CARTRACT 2 en vidéo

Fiche technique détaillée CARTRACT 2

Caractéristiques techniques
Dimensions 2600 (L) x 1950 (l) x 1450 (h) mm
Poids 835 kg
Vitesse de déplacement maximum sans charge 6,0 km/h
Pente maximum sans charge 10° (7%)
avec charge 0° (0%)
Type de charge Véhicule 4 roues
Système de prise du véhicule 1 essieu
Caractéristiques du véhicule remorqué
Poids essieu max 2000 kg
Poids véhicule max 4000 kg
Largeur essieu max 1900 mm
Tailles des roues du véhicule min 500 mm
max 750 mm
Caractéristiques machine
Batteries Voltage 24 V
Capacité 240 Ah
Traction Type Électrique
Puissance 1,7 kW
Taille roue motrice 250x80 mm
Matériau Polyuréthane
Frein Électromagnétique
Roues stabilisatrices Quantité 2
Taille Ø100x50
Matériau Polyuréthane
Roues pivotantes avant Quantité 3
Taille Ø80x65
Matériau Polyuréthane
Roues pivotantes latérales Quantité 2
Taille Ø70x70
Matériau Polyuréthane
Rouleaux de chargement Quantité 4
Taille Ø35x170
Matériau Acier
Distributeurs hydrauliques Type Leviers hydrauliques
Quantité 2
Groupe hydraulique Puissance 2,2 kW
Capacité max 5 l/min
Pression max 230 bar
Réservoir 6 lt
Émission de bruit EN12053 < 70dBA
